唯思特整列機：賦能高溫?zé)Y(jié)工藝，實現焊片與引線的高精度全自動組裝

在高性能功率半導體模塊（如IGBT、SiC模組）的制造中，高溫?zé)Y(jié)工藝是確保器件高導電、高導熱及長期可靠性的核心技術。而該工藝的成功，極大程度依賴于一道精密的前置工序：將細如發絲的微型焊片與金屬引線，在石墨模具中實現零誤差、高效率的協同排列與組裝。面對這一復雜挑戰，東莞市唯思特科技有限公司憑借其核心設備 “唯思特整列機” ，提供了一套成熟、可靠的自動化解決方案，確保從散亂來料到完美預組裝的全程精準與穩定。

一、 工藝核心：為何精準預組裝是燒結成敗的關鍵？

在燒結前，需要將成千上萬枚直徑僅0.1-0.5mm的焊片，與對應數量的金屬引線，在石墨板的特定孔陣中一一對應、同軸放置。此環節的精度直接決定燒結后的連接質量：

• 微小物料處理難：焊片質量極輕，易因靜電黏連、堆疊；引線需絕對垂直插入，不容歪斜。

• 雙物料協同要求高：水平焊片的中心必須與垂直引線的頂端圓心在三維空間上實現絕對對準，任何偏差都是潛在的失效點。

• 傳統方式瓶頸凸顯：人工操作效率低下且一致性無法保證，而通用設備難以應對如此精密的雙物料協同作業。

二、 唯思特解決方案：三步法精密組裝系統

針對上述痛點，唯思特以 “高精度整列” 為核心，構建了一套包含 “引線定位-焊片凈化-協同落料” 三步的自動化組裝系統。唯思特自動整列機在其中扮演了至關重要的角色。

第一步：引線陣列的高精度定位

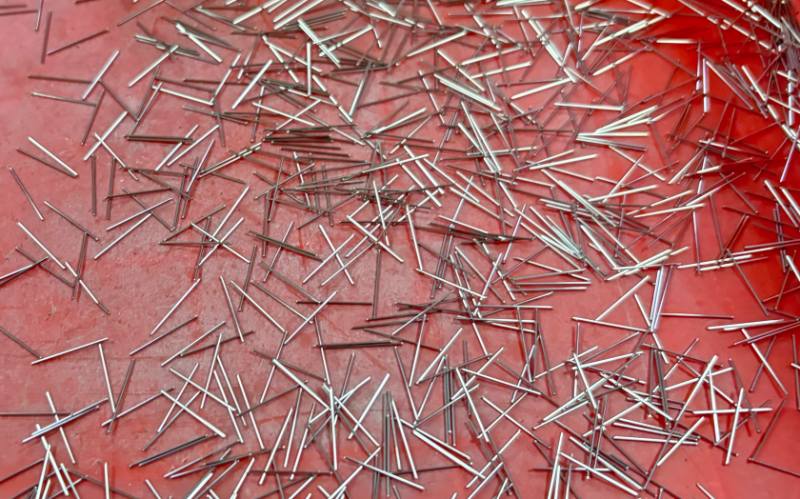

引線的有序排列是整個組裝的基準。首先，散裝引線通過 唯思特整列機進行高效定向與排序。隨后，整列后的引線被導入一塊與最終石墨模具孔陣一致的 高精度定位中轉治具中。通過一次性的精準對位與轉移，整盤引線被同步、垂直地植入石墨板，形成完美陣列。這一步驟充分展現了 唯思特整列機在處理規則精密零件時的高效性與一致性，為整個工藝奠定了堅實的基礎。

第二步：焊片陣列的制備與物理凈化
焊片的處理要求更高。另一套系統將焊片單層平鋪于特制的 真空吸附治具板上。為確保每孔僅存單枚焊片，系統執行獨創的“物理凈化”步驟：將吸附板小幅傾斜并施加精確定義的微振動，利用慣性力與重力，溫和卻有效地剔除所有重疊的焊片，僅保留被真空牢固吸附的單片。此過程保證了物料狀態的純凈與唯一性。

第三步：真空釋控與終極重力落料組裝
這是實現精準協同的決勝步驟。凈化后的焊片治具板被精密運移至已插好引線的石墨板正上方，經系統完成亞毫米級的三維空間對位。緊接著，核心動作觸發： 瞬間關閉真空吸附。所有焊片在純重力作用下，垂直、同步地穿過治具導向孔，精準落入下方每一根對應引線的頂端中心。這種非接觸式的“重力落料”方法， 唯思特整列機實現了低損傷、極高重復精度的完美組裝。

三、 選擇唯思特整列機方案的核心價值

本套以唯思特整列機為核心的自動化方案，為客戶帶來遠超傳統方式的確定性價值：

• 卓越的精度與一致性：唯思特整列機從引線整列到焊片落料，全流程基于高精度治具與物理原理，杜絕人為波動，產品直通率顯著提升。

• 極高的生產效能：雙物料并行處理與陣列化同步作業，唯思特整列機 使組裝節拍遠超人工及單件抓取式設備，產能大幅提高。

• 優異的投資回報：唯思特整列機高可靠性設計，維護簡便，能快速替代多名熟練工，并大幅降低因組裝錯誤導致的燒結后報廢損失。

• 強大的柔性適配能力：核心治具可快速更換，使同一臺唯思特整列設備能夠靈活適應不同型號產品的生產需求，保護客戶長期投資。

四、唯思特整列機的工程能力支撐

我們深知，一臺可靠的設備背后是完整的工程體系。唯思特整列機為此提供：

1. 深度工藝開發：基于20年行業經驗及超20,000個成功案例的數據庫，我們的工程師能快速理解您的工藝，唯思特整列機為您提供定制化方案。

2. 全流程非標定制：從唯思特整列機的調整到所有精密治具的設計加工，均為您的產品一對一專屬開發。

3. 唯思特整列機自主制造與快速響應：作為 源頭工廠，我們嚴格把控核心部件質量，確保設備精度與快速交付，并提供從免費試樣到持續技術支持的全周期服務。

讓精密的自動化，從生產的第一步就奠定優勢。
唯思特整列機，致力于以可靠的創新技術，成為您攻克精密組裝難題、提升產品核心競爭力的戰略伙伴。
